Comment configurer et fixer votre kit vidéo comme un pro sans faire de nœuds dans les câbles ?

La boîte est là, ouverte sur le sol du salon. Un enchevêtrement de câbles, de caméras blanches et de supports métalliques vous regarde, accompagné d’une notice aussi épaisse qu’un roman et souvent bien moins claire. C’est un sentiment familier pour quiconque a investi dans un kit de vidéosurveillance « prêt à l’emploi » : un mélange d’excitation et d’une pointe d’angoisse. Vous vous sentez dépassé, et c’est parfaitement normal. Les guides en ligne se concentrent souvent sur l’application mobile et la configuration logicielle, en partant du principe que la partie physique est une simple formalité. On vous dit de « fixer en hauteur » et de « surveiller les entrées », mais personne ne vous explique comment faire pour que la caméra ne tombe pas au premier coup de vent ou comment éviter que la pluie ne grille vos connexions en six mois.

Mais si la véritable clé n’était pas dans la notice, mais dans la compréhension de la logique derrière chaque geste ? Si, au lieu de subir l’installation, vous pouviez la maîtriser en vous concentrant sur une poignée de savoir-faire fondamentaux ? Oubliez la course à la technologie et la complexité des menus. Le secret d’une installation professionnelle et sereine réside dans des techniques éprouvées : la planification, le choix judicieux du matériel de fixation, la rigueur dans les connexions et l’anticipation des points de défaillance. C’est cette approche structurée, ce « pourquoi du comment », qui transforme le chaos d’une boîte de matériel en un système de sécurité fiable et pérenne.

Cet article est conçu comme une session de formation avec un installateur expérimenté. Nous n’allons pas simplement lister des étapes ; nous allons vous guider à travers les gestes techniques essentiels, vous expliquer la logique qui les sous-tend et vous donner la confiance nécessaire pour mener votre projet à bien, du premier trait de crayon sur votre plan jusqu’au dernier octet de stockage vidéo.

Pourquoi dessiner un schéma sur papier avant de percer le premier trou vous sauve 2 heures ?

Dans l’enthousiasme du déballage, l’instinct pousse à prendre la perceuse et à fixer la première caméra à l’endroit qui « semble » le plus logique. C’est une erreur classique qui peut coûter très cher en temps et en frustration. Une mauvaise planification est la cause de la plupart des problèmes d’installation. En effet, selon des données du secteur de la sécurité, près de 40 % des inefficacités des systèmes de vidéosurveillance proviennent d’un mauvais positionnement initial des caméras, créant des angles morts ou des contre-jours rédhibitoires. Prendre 30 minutes pour dessiner un plan simple n’est pas une perte de temps, c’est un investissement qui vous en fera gagner des heures.

La logique est implacable : un schéma vous force à visualiser l’ensemble du système avant de toucher à un seul outil. Vous pouvez matérialiser le champ de vision de chaque caméra, anticiper le trajet des câbles pour éviter les obstacles et optimiser leur longueur, et surtout, vérifier la proximité d’une source d’alimentation. C’est sur le papier que vous réaliserez que la caméra du jardin est à 20 mètres de la prise la plus proche, ou que celle du garage filme principalement le mur du voisin. Corriger un trait de crayon est infiniment plus simple que de reboucher des trous dans un mur et de devoir tout recommencer. Ce plan devient votre feuille de route, un guide rassurant qui structure chaque étape de votre installation.

Cette démarche simple transforme une tâche intimidante en une série d’actions logiques et maîtrisées. Vous ne travaillez plus à l’aveugle, mais suivez un guide que vous avez vous-même créé, garantissant une installation plus rapide, plus propre et surtout, plus efficace.

Comment réussir vos prises Ethernet du premier coup avec une pince à sertir ?

Le sertissage d’un connecteur RJ45 est souvent perçu comme le geste technique le plus redouté par les débutants. La vue des huit fils de couleur et de la pince aux allures d’instrument de torture peut être décourageante. Pourtant, c’est une compétence incroyablement gratifiante qui vous donne une liberté totale dans la gestion de vos longueurs de câble. Fini les surplus de câble enroulés derrière un meuble ou les câbles trop courts qui vous obligent à revoir l’emplacement d’une caméra. Le secret, comme toujours, n’est pas la force, mais la méthode et le respect d’une norme simple.

La quasi-totalité des installations modernes utilise la norme de câblage T568B. Votre unique mission est de respecter l’ordre des couleurs de cette norme. Pensez-y comme une recette de cuisine : si vous suivez l’ordre, le plat est réussi. Le mantra à mémoriser est simple : Orange-blanc, Orange, Vert-blanc, Bleu, Bleu-blanc, Vert, Marron-blanc, Marron. Avant d’insérer les fils dans le connecteur, alignez-les parfaitement dans cet ordre, bien à plat entre votre pouce et votre index. Assurez-vous qu’ils sont tous coupés à la même longueur, bien droits. Une fois insérés à fond dans le connecteur transparent, vérifiez une dernière fois que l’ordre est bon et que chaque fil touche bien le fond du connecteur. C’est seulement à ce moment que vous pouvez sertir.

Ce geste précis garantit une connexion parfaite et stable pour vos caméras IP. Une bonne connexion, c’est l’assurance d’un flux vidéo fluide et d’une alimentation PoE fiable.

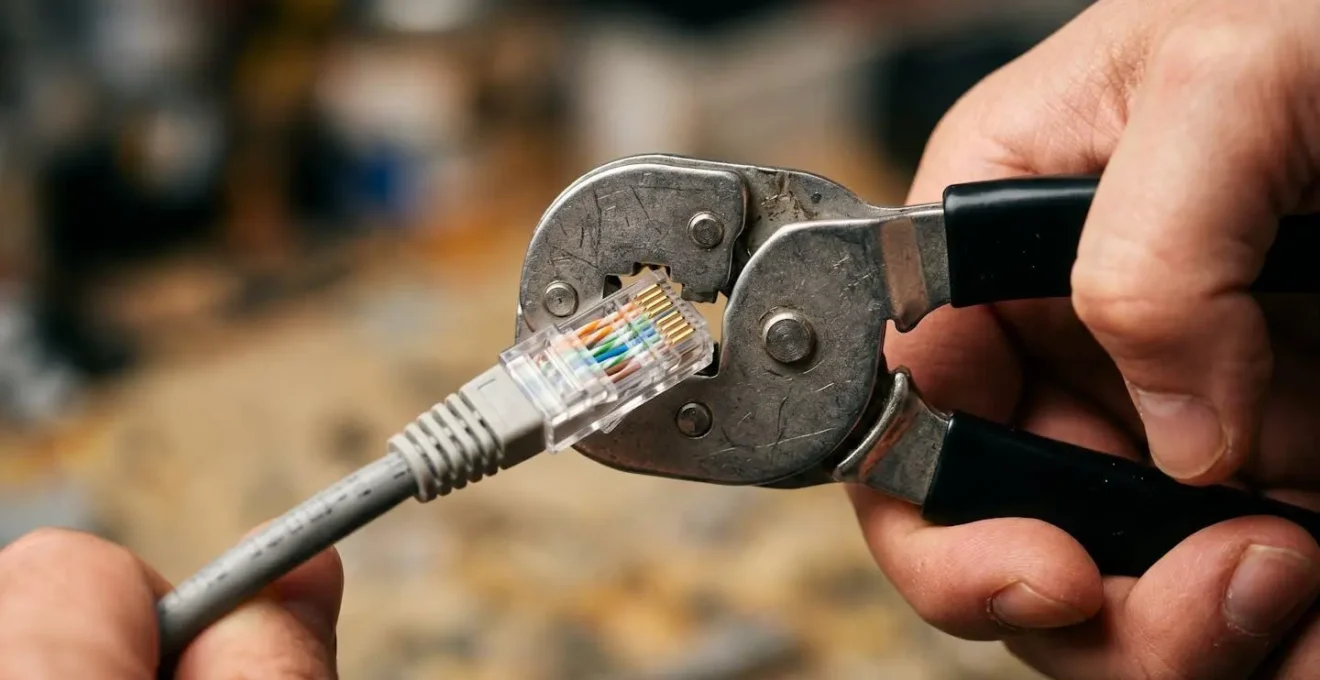

Comme vous pouvez le voir sur cette image, la clé est de bien préparer les fils avant de les insérer. Une fois la séquence de couleurs maîtrisée, le sertissage devient un geste presque mécanique. Le « clic » satisfaisant de la pince qui verrouille le connecteur est le son d’un travail bien fait. N’hésitez pas à vous entraîner sur une chute de câble. Votre premier connecteur sera peut-être hésitant, mais dès le troisième, vous vous sentirez comme un professionnel.

Placo, brique ou béton : quelle cheville pour que la caméra ne tombe pas au premier vent ?

Fixer solidement une caméra peut sembler anodin, mais c’est un point de défaillance critique. Une installation qui s’affaisse ou qui vibre au moindre coup de vent rend les images floues et inutilisables. Pire, une caméra qui tombe peut causer des dommages ou des blessures. Une analyse du secteur révèle que près de 90 % des défaillances matérielles sont liées à une fixation inadaptée au support. Le secret n’est pas de visser plus fort, mais de choisir la cheville qui correspond parfaitement à la nature de votre mur. Chaque matériau a sa propre logique de fixation.

Pensez à la cheville comme à une ancre. Son but est de s’agripper au matériau pour résister à l’arrachement. La forme de la cheville est donc conçue pour une interaction spécifique avec le mur :

• Pour le Placo (plaque de plâtre) : Ce matériau est friable et creux. Une cheville classique ne tiendra pas. Il vous faut une cheville à expansion (type Molly). En vissant, la cheville se déforme derrière la plaque pour créer un « parapluie » qui répartit la charge sur une plus grande surface, empêchant l’arrachement.
• Pour la brique creuse ou le parpaing : Le problème ici sont les alvéoles. Une cheville standard risque de tourner dans le vide. La solution est une cheville à verrouillage de forme. En se vissant, elle se noue ou s’expanse dans les cavités de la brique, créant un blocage mécanique solide.
• Pour le béton ou la brique pleine : Ce sont des matériaux denses et pleins. La résistance vient de la friction. Une cheville à expansion simple en nylon ou en métal suffit. En s’écartant, elle exerce une forte pression sur les parois du trou, garantissant une tenue parfaite.

Ignorer cette règle fondamentale, c’est prendre le risque de voir votre installation se dégrader rapidement. Avant de percer, sondez votre mur. Un son creux indique du placo ou de la brique creuse. Un son plein et une forte résistance au forage signalent du béton. Ce simple diagnostic conditionne la solidité de tout votre système pour les années à venir.

L’erreur de fixer une caméra métal directement sur un bardage métallique

C’est une erreur discrète, presque invisible, mais aux conséquences désastreuses sur le long terme : la corrosion galvanique. Ce phénomène chimique se produit lorsque deux métaux de nature différente (par exemple, le support en aluminium de votre caméra et un poteau en acier galvanisé ou un bardage en zinc) sont en contact direct en présence d’un électrolyte, comme l’humidité de l’air ou la pluie. En clair, vous créez une sorte de pile miniature. Le métal le moins « noble » (souvent l’aluminium de votre support) va se corroder prématurément, se sacrifiant pour protéger l’autre. En quelques années, votre fixation se transforme en une poudre blanche friable, compromettant la stabilité de votre caméra.

On peut penser que cela ne concerne que les environnements marins, mais la simple humidité ambiante suffit à amorcer le processus. Le résultat est une fixation qui perd toute sa résistance mécanique, pouvant entraîner la chute de la caméra bien avant la fin de sa durée de vie normale. C’est un point de défaillance sournois car il n’est pas visible immédiatement après l’installation.

La solution est heureusement très simple et peu coûteuse : il faut isoler électriquement les deux métaux. Le but est d’empêcher leur contact direct. Plusieurs options s’offrent à vous :

• Utiliser une cale en plastique ou en nylon entre le support de la caméra et le bardage métallique.
• Placer des rondelles isolantes (en plastique ou en fibre) sous la tête de chaque vis de fixation.
• Appliquer un joint en caoutchouc ou en néoprène entre les deux surfaces.

Ce simple geste de prévention, qui ne prend que quelques secondes lors de l’installation, garantit que votre fixation restera aussi solide qu’au premier jour, même après dix ans d’exposition aux intempéries. C’est un détail qui témoigne d’une véritable compréhension de la logique d’une installation pérenne.

Quand utiliser le ruban auto-amalgamant : protéger les connecteurs extérieurs pour 10 ans

Une connexion réseau exposée aux éléments est un point de défaillance majeur. L’humidité qui s’infiltre dans un connecteur RJ45 peut provoquer de l’oxydation, des courts-circuits et une perte totale du signal vidéo ou de l’alimentation PoE. Le simple ruban adhésif d’électricien ne suffit pas ; il n’est pas conçu pour être étanche et se dégrade rapidement sous l’effet des UV et des variations de température. Pour une protection durable, la solution professionnelle est le ruban auto-amalgamant.

Contrairement à un adhésif classique, ce ruban en caoutchouc n’a pas de colle. Son pouvoir vient de sa capacité à fusionner avec lui-même lorsqu’on l’étire. Pour l’appliquer correctement, il faut l’étirer jusqu’à ce qu’il perde environ la moitié de sa largeur (un étirement à 200%). En l’enroulant sur lui-même autour du connecteur, les couches successives se vulcanisent à froid, créant en quelques heures un manchon de caoutchouc homogène, parfaitement étanche à l’eau et à l’air. C’est une barrière impénétrable qui protégera vos connexions pendant plus d’une décennie.

Ce geste technique est indispensable pour toutes les connexions qui ne sont pas protégées dans une boîte de jonction, comme le raccord entre le câble de la caméra et votre rallonge. Bien que d’autres solutions existent, le ruban auto-amalgamant offre un excellent compromis entre protection, coût et flexibilité pour les installations permanentes.

Pour mieux comprendre les options qui s’offrent à vous pour protéger vos connexions en extérieur, le tableau suivant compare les solutions les plus courantes.

Le choix dépendra de votre environnement et de la nécessité d’accéder à nouveau à la connexion. Pour une installation « monter et oublier », le ruban auto-amalgamant reste un standard de fiabilité.

L’erreur de ne pas utiliser de boîte de jonction étanche pour les raccords extérieurs

Laisser un surplus de câble et les connecteurs pendre sous une caméra extérieure est une pratique malheureusement courante. C’est l’équivalent de laisser une fenêtre ouverte en pleine tempête. Non seulement c’est inesthétique, mais c’est surtout une porte d’entrée grande ouverte pour l’humidité, la poussière et les insectes, qui finiront inévitablement par endommager les connexions sensibles. La solution professionnelle, propre et durable est l’utilisation d’une boîte de jonction étanche. Cette boîte, généralement fixée au mur juste derrière la caméra, sert de « garage » sécurisé pour le câblage.

Son rôle est double : elle permet de loger proprement le surplus de câble et les connecteurs (alimentation, RJ45), et elle assure une protection parfaite contre les intempéries grâce à un joint d’étanchéité. Pour choisir la bonne boîte, il faut se référer à son indice de protection (IP). Cet indice, composé de deux chiffres, définit son niveau de résistance à la poussière (premier chiffre) et à l’eau (second chiffre). Pour une installation extérieure, un indice IP65 est un minimum, mais un IP66 ou IP67 est fortement recommandé pour les zones très exposées.

Comprendre ces indices est crucial pour ne pas se tromper. Un indice IP65 protège contre les jets d’eau (comme la pluie battante), tandis qu’un IP66 résiste aux jets puissants (type nettoyeur haute pression) et qu’un IP67 garantit même une protection contre l’immersion temporaire. Le choix dépendra donc de l’exposition de votre caméra.

Pour vous aider à y voir plus clair, voici une analyse comparative des indices de protection les plus courants pour les équipements de vidéosurveillance, comme l’explique ce guide détaillé sur les normes IP.

Investir dans une boîte de jonction adaptée n’est pas une dépense superflue. C’est l’assurance que le cœur de votre système, ses connexions, restera à l’abri et fonctionnel pour de très nombreuses années.

Quand mettre à jour vos firmwares : la routine mensuelle pour éviter le piratage

Une fois votre système installé, le travail n’est pas tout à fait terminé. Une caméra IP est un ordinateur. Et comme tout ordinateur connecté à Internet, il peut être vulnérable aux attaques si son logiciel interne, le firmware, n’est pas tenu à jour. Beaucoup d’utilisateurs négligent cette étape, pensant que si le système fonctionne, il n’y a pas besoin d’y toucher. C’est une erreur de sécurité critique. Les fabricants publient régulièrement des mises à jour pour corriger des failles de sécurité découvertes par des chercheurs ou, pire, exploitées par des pirates.

L’exemple le plus tristement célèbre est celui du botnet Mirai, qui a démontré la puissance dévastatrice d’un réseau de caméras non sécurisées.

La leçon est claire : la sécurité de votre système ne dépend pas seulement de sa robustesse physique, mais aussi de son hygiène numérique. Il est impératif d’établir une routine de maintenance. Nous vous conseillons une vérification mensuelle. La plupart des interfaces d’enregistreur (NVR) ou des applications de caméra ont une section « Maintenance » ou « Mise à jour ». Il suffit de lancer une recherche. N’activez pas les mises à jour automatiques, qui pourraient se lancer à un moment inopportun. Préférez un contrôle manuel et planifié. Cette routine simple, qui ne prend que cinq minutes par mois, est votre meilleure assurance contre le piratage et l’utilisation de votre système à des fins malveillantes.

Quelle capacité de disque dur choisir pour conserver 30 jours d’enregistrement en 4K ?

Choisir la capacité de stockage est la dernière grande décision de votre installation. C’est un arbitrage entre la durée de conservation des images souhaitée, la qualité d’enregistrement et votre budget. Viser 30 jours de conservation est une bonne pratique, offrant une fenêtre confortable pour consulter les enregistrements après un incident. Cependant, avec des caméras 4K, la quantité de données générées peut être colossale et faire exploser les besoins en espace disque.

Heureusement, plusieurs facteurs permettent d’optimiser le stockage. Le plus important est le codec de compression vidéo. La plupart des systèmes modernes utilisent le codec H.265 ou sa version améliorée, le H.265+. Comparé à l’ancien H.264, le H.265+ offre une qualité d’image similaire tout en réduisant la taille des fichiers. L’économie d’espace est significative, puisque le codec H.265 peut réduire l’utilisation de la bande passante et du stockage de 50 à 70 %. Assurez-vous que votre NVR et vos caméras supportent et sont configurés pour utiliser ce codec.

Un autre levier majeur est l’enregistrement sur détection de mouvement. Plutôt que d’enregistrer en continu 24h/24, le système n’enregistre que lorsqu’un mouvement est détecté dans des zones prédéfinies. Cela réduit drastiquement l’espace nécessaire, en ne conservant que les séquences pertinentes. Pour un calcul approximatif, une caméra 4K en H.265+ enregistrant sur détection de mouvement (environ 4 heures d’événements par jour) consommera entre 40 et 60 Go par jour. Pour 4 caméras et une conservation de 30 jours, le calcul est simple : 4 caméras x 50 Go/jour x 30 jours = 6000 Go, soit 6 To. Un disque dur de 6 ou 8 To serait donc un choix judicieux pour être confortable. Privilégiez toujours des disques durs conçus pour la vidéosurveillance (comme les gammes WD Purple ou Seagate SkyHawk), car ils sont optimisés pour un fonctionnement en écriture 24/7.

Vous avez maintenant toutes les clés en main pour passer de la théorie à la pratique. L’étape suivante n’est plus de regarder cette boîte avec appréhension, mais de la voir comme un projet réalisable et gratifiant. Prenez ce crayon, dessinez votre plan, et lancez-vous avec confiance dans votre installation.
