Pourquoi choisir la détection thermique (PIR) plutôt que l’analyse d’image pour éviter les fausses alertes ?

Le scénario est familier pour tout propriétaire d’un système de sécurité : une notification de mouvement vous fait sursauter, pour découvrir qu’il s’agit encore de votre chien qui s’étire, d’une branche d’arbre qui danse au vent ou, pire, d’une ombre fugace. Cette frustration, qui mène souvent à une désactivation complète du système, n’est pas une fatalité. La solution réside moins dans l’ajout de technologies complexes que dans un retour aux principes physiques fondamentaux.

Alors que le marché vante les mérites de l’analyse d’image par intelligence artificielle, une technologie éprouvée reste la clé d’une détection fiable en environnement complexe : le détecteur infrarouge passif, ou PIR (Passive InfraRed). Le problème n’est pas le capteur, mais la manière dont il est installé et compris. On nous conseille de le placer en hauteur ou de choisir une option « compatible animaux », sans jamais nous expliquer le mécanisme sous-jacent.

Et si la véritable clé n’était pas de régler un logiciel, mais de comprendre comment un détecteur « voit » le monde ? Cet article adopte une approche d’ingénieur pour décortiquer la physique de la détection. Nous allons déconstruire les causes profondes des fausses alertes et vous donner les clés pour configurer un système qui ne se déclenche que lorsque c’est nécessaire. L’objectif n’est pas de vous vendre un produit, mais de vous armer de connaissances pour rendre votre système existant enfin intelligent.

Pour naviguer efficacement à travers les principes de détection et les solutions pratiques, cet article est structuré pour vous guider pas à pas, de la théorie du capteur à la configuration optimale de vos alertes.

Pourquoi votre détecteur PIR « voit » la chaleur corporelle mais ignore le mouvement des rideaux ?

Contrairement à une caméra, un détecteur PIR est fondamentalement « aveugle » à la lumière visible. Son fonctionnement repose sur un principe physique simple : il détecte les variations de rayonnement infrarouge. Tout corps dont la température est supérieure au zéro absolu émet de l’énergie thermique. Le corps humain, par exemple, émet une signature thermique caractéristique dans une longueur d’onde de 9 à 10 micromètres, une plage pour laquelle le capteur pyroélectrique du PIR est spécifiquement calibré.

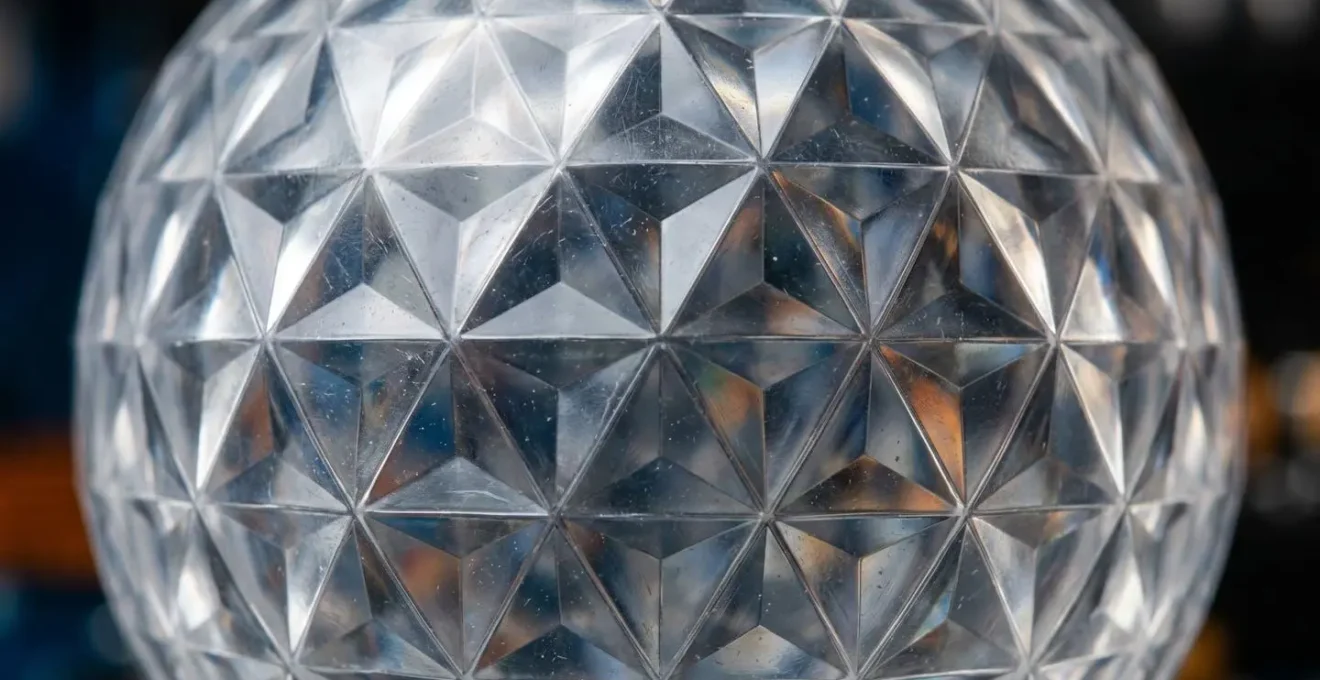

Le secret réside dans la lentille de Fresnel qui coiffe le capteur. Cette lentille segmentée divise la zone de surveillance en plusieurs faisceaux invisibles. Pour qu’une alerte soit déclenchée, une source de chaleur (comme un intrus) doit se déplacer et traverser successivement au moins deux de ces faisceaux, provoquant ainsi une variation rapide de l’énergie infrarouge captée. Un rideau qui bouge, un meuble ou un mur, sont à la même température ambiante que la pièce. Même en mouvement, ils ne créent pas la différentielle thermique nécessaire pour activer le capteur.

C’est cette résistance native aux changements de luminosité, aux ombres portées ou aux objets inertes qui confère au PIR un avantage fondamental sur l’analyse d’image. Une étude comparative simple le démontre : une caméra peut être trompée par des phares de voiture balayant une pièce, alors qu’un PIR correctement positionné ignorera totalement cet événement, car il ne constitue pas une source de chaleur en mouvement *à l’intérieur* de la zone de détection. Le PIR ne détecte pas le mouvement, il détecte le mouvement d’une source de chaleur.

Comment orienter un détecteur PIR pour ne pas être aveuglé par le chauffage central ?

L’erreur la plus commune dans l’installation d’un détecteur PIR est de le considérer comme une caméra, en le pointant vers ce que l’on veut surveiller. En réalité, il faut penser en termes de « bruit thermique ». Un radiateur, une cheminée, un conduit d’air chaud ou même un spot halogène sont des sources de rayonnement infrarouge intense. Si le détecteur est orienté directement vers elles, il sera saturé ou « aveuglé », incapable de distinguer la signature thermique plus faible d’un intrus.

De même, les courants d’air chaud ou froid créent des turbulences thermiques qui peuvent déclencher une fausse alerte. Les données d’installateurs professionnels révèlent qu’un mauvais positionnement par rapport à ces sources est la cause de près de 90% des fausses alertes en environnement résidentiel. L’orientation est donc un acte stratégique qui doit suivre des règles strictes pour créer un environnement de détection « propre » :

• Hauteur de pose : Toujours entre 2,2 et 2,4 mètres. Cette hauteur permet aux faisceaux de balayer la zone vers le bas, optimisant la couverture au sol tout en créant une « zone morte » sous le détecteur, et en passant au-dessus de la plupart des animaux domestiques.
• Orientation stratégique : Le capteur doit être placé dans un angle de la pièce et viser en diagonale, de manière à ce que les intrus traversent les faisceaux perpendiculairement. Ne jamais le placer face à une source de chaleur directe.
• Surveillance des points de passage : La meilleure position est celle qui couvre les points d’entrée obligés (portes, couloirs, bas d’escalier) plutôt qu’un large espace ouvert.
• Éviter les obstacles : Des meubles hauts, des murs ou des rideaux épais peuvent créer des zones d’ombre où les infrarouges sont bloqués, rendant un intrus invisible au capteur.

Capteur standard ou Immunité animaux 25kg : quel réglage pour un Labrador remuant ?

Les animaux domestiques sont une cause majeure de frustration pour les propriétaires de systèmes d’alarme. Une étude du secteur montre que jusqu’à 60% des fausses alertes sont directement imputables à nos compagnons à quatre pattes. La solution n’est pas de choisir entre sécurité et confort de l’animal, mais d’utiliser une technologie adaptée : l’immunité aux animaux (souvent appelée « PET immunity »).

Le cas de Sophie à Lyon est emblématique : elle recevait jusqu’à six notifications par jour à cause de son golden retriever de 28 kg, la forçant à désactiver son alarme et à annuler sa protection. Le passage à des détecteurs avec une immunité de 25 kg a résolu le problème. Ces capteurs ne sont pas « moins sensibles ». Ils utilisent une discrimination de masse plus intelligente. Grâce à une lentille et un traitement du signal spécifiques, ils analysent non seulement la présence d’une signature thermique, mais aussi sa taille, sa vitesse et sa position. Un animal au sol ne représente pas la même « masse thermique » qu’un humain debout.

Pour un Labrador de 30-35 kg, un capteur avec une immunité de 25 kg peut sembler insuffisant. C’est là que le réglage physique et la compréhension de la technologie priment sur le chiffre. Un détecteur « PET » professionnel ne se contente pas d’ignorer les sources de chaleur en dessous d’un certain poids. Il divise sa détection en deux zones : une zone inférieure, où la sensibilité est fortement réduite, et une zone supérieure, où la sensibilité est normale. Installé à la bonne hauteur (2,3m), le détecteur « verra » passer le chien en dessous de la zone de détection principale. Cependant, comme le souligne un expert en sécurité, il y a une limite physique cruciale :

L’immunité animaux fonctionne uniquement si l’animal reste au sol. Un chat grimpant sur un meuble redevient détectable.

– Expert en sécurité – Europ-Camera, Guide pratique des fausses alertes en alarme maison

L’erreur de placer le PIR face à une baie vitrée en plein soleil

C’est une des idées reçues les plus tenaces : « Mon détecteur est face à la fenêtre, il se déclenche quand une voiture passe ». En réalité, le capteur PIR est totalement incapable de voir à travers une vitre. Le verre bloque la quasi-totalité des rayonnements infrarouges lointains émis par un corps humain. La cause de la fausse alerte est bien plus subtile et démontre l’importance de penser en termes de « physique thermique ».

Comme l’explique la documentation technique, le véritable coupable est le soleil. En frappant directement le sol (carrelage, parquet) ou un mur à travers la baie vitrée, il provoque une augmentation rapide et localisée de la température de cette surface. Pour le détecteur PIR, cette variation soudaine est indiscernable du mouvement d’une source de chaleur. C’est le sol chauffé qui devient l’intrus.

Le PIR ne voit pas à travers le verre, mais il est aveuglé par la variation thermique brutale que le soleil provoque sur le sol ou un mur à l’intérieur. C’est le sol qui devient la source de la fausse alerte.

– Documentation technique KYF Officiel, Fonctionnement et limites du détecteur PIR

Sécuriser une zone avec de grandes surfaces vitrées exige donc une approche différente. Pointer un PIR standard vers une baie vitrée est une garantie de fausses alertes. Il faut plutôt contourner le problème en utilisant des technologies complémentaires :

• Détecteurs d’ouverture magnétiques : Placés sur les ouvrants, ils signalent l’ouverture physique de la baie vitrée, ce qui constitue le premier niveau de sécurité.
• Détecteurs de bris de glace : Ces capteurs acoustiques sont calibrés pour reconnaître la fréquence spécifique du verre qui se brise, offrant une protection même si la baie n’est pas ouverte.
• Détecteurs rideau : Ce sont des PIR très spécifiques dont le faisceau est extrêmement étroit et vertical. Installés au plafond, parallèlement à la vitre, ils créent une barrière immatérielle. Toute personne traversant cette barrière pour entrer sera détectée, mais le capteur n’est pas affecté par le soleil.
• Détecteurs extérieurs à double technologie : Pour une protection en amont, un détecteur extérieur (infrarouge + hyperfréquence) peut surveiller l’approche de la baie vitrée, tout en étant conçu pour résister à la lumière solaire directe.

Comment régler la sensibilité de l’enregistrement pour éviter les arbres qui bougent ?

Lorsque la détection de mouvement repose sur une caméra, le défi est inverse à celui du PIR. La caméra « voit » tout, y compris les éléments non pertinents : les branches d’arbres qui oscillent, la pluie qui ruisselle, les ombres qui s’allongent, les insectes qui volent devant l’objectif. Régler la « sensibilité » dans le logiciel de la caméra devient alors un exercice d’équilibriste frustrant : trop sensible, et vous recevez des centaines de notifications inutiles ; pas assez sensible, et vous risquez de manquer une intrusion réelle.

Les techniques professionnelles pour fiabiliser l’analyse d’image existent, mais elles sont complexes à mettre en œuvre pour un non-initié. Elles consistent à définir des lignes de franchissement virtuelles, à exclure manuellement des zones de végétation par masquage, ou à définir une taille minimale d’objet. Ces réglages exigent un ajustement constant en fonction des saisons et des conditions météorologiques. C’est une bataille souvent perdue d’avance contre le « bruit visuel ».

La solution la plus élégante et la plus robuste consiste à ne pas choisir entre PIR et caméra, mais à les faire travailler en synergie. L’approche hybride utilise un détecteur PIR extérieur comme pré-filtre physique. Le PIR, insensible à la végétation mouvante, agit comme le premier juge. Ce n’est que lorsqu’il détecte une signature thermique réelle en mouvement qu’il « autorise » la caméra à analyser la scène et à enregistrer. Cette fusion de capteurs élimine la quasi-totalité des déclenchements intempestifs liés à l’environnement, tout en conservant la puissance de la vérification visuelle. On passe d’un système qui crie au loup pour chaque feuille qui tombe à un système qui ne parle que lorsqu’il a quelque chose d’important à montrer.

L’erreur de ne pas avoir de détecteur double technologie qui vous fait lever pour une araignée

Même avec un PIR bien installé, certaines fausses alertes peuvent subsister, causées par des phénomènes thermiques complexes ou de petits animaux. Une araignée tissant sa toile juste devant la lentille, un rongeur passant rapidement, ou un courant d’air chaud soudain peuvent parfois tromper un capteur standard. Pour les zones critiques ou sujettes à ces perturbations, la solution ultime réside dans la double technologie.

Un détecteur double technologie combine dans un même boîtier un capteur infrarouge passif (PIR) et un capteur hyperfréquence (ou micro-ondes). Ce dernier fonctionne sur le principe de l’effet Doppler : il émet en continu une onde à haute fréquence et analyse son retour. Si un objet en mouvement perturbe cette onde, il est détecté. La clé de cette technologie est la logique de confirmation « ET » : l’alarme ne se déclenche que si et seulement si les *deux* capteurs (PIR ET hyperfréquence) sont activés quasi simultanément.

Reprenons l’exemple de l’araignée : sa chaleur corporelle peut être suffisante pour déclencher le PIR. Cependant, sa masse est si faible qu’elle est totalement incapable de perturber l’onde hyperfréquence. Le capteur hyperfréquence ne se déclenche donc pas, et l’alarme reste silencieuse. De même, un courant d’air chaud activera le PIR mais pas l’hyperfréquence. Un objet qui tombe (sans source de chaleur) pourra activer l’hyperfréquence mais pas le PIR. Cette double validation est redoutablement efficace. Les fabricants indiquent une réduction des fausses alertes pouvant atteindre jusqu’à 85% par rapport à un PIR seul, en particulier dans des environnements « hostiles » comme les garages, les vérandas ou les entrepôts.

Quand faire le test de marche : valider les faisceaux invisibles pas à pas

L’installation d’un détecteur, même parfaitement orienté selon les règles, n’est que la première étape. La phase finale, et pourtant la plus souvent négligée, est la validation sur le terrain : le test de marche. C’est le seul moyen de confirmer que la couverture théorique correspond bien à la couverture réelle et de s’assurer qu’il n’existe pas de « zones mortes » imprévues créées par des obstacles ou une configuration de pièce particulière.

La plupart des détecteurs de mouvement professionnels disposent d’un mode « test » ou « walk test », souvent activé par un petit interrupteur à l’intérieur du boîtier ou via l’application. Dans ce mode, la LED du détecteur, habituellement éteinte pour des raisons de discrétion, s’allume à chaque fois qu’un mouvement est détecté. Cela fournit un retour visuel immédiat et indispensable. Le test doit être mené méthodiquement.

Commencez par vous déplacer lentement depuis le point le plus éloigné de la zone de couverture vers le détecteur, en traversant la pièce en diagonale. Observez à quel moment précis la LED s’allume. Répétez l’opération dans l’autre sens, puis en entrant dans la pièce par toutes les issues possibles (portes, couloirs). Le but est de « cartographier » mentalement les faisceaux invisibles. Assurez-vous que la détection se produit bien après avoir fait un ou deux pas dans la zone protégée, et non immédiatement à l’entrée, ce qui pourrait provoquer des déclenchements intempestifs si l’alarme est activée juste en sortant.

Ce test permet également de valider l’efficacité de l’immunité aux animaux. Si vous avez un capteur « PET », faites le test de marche en vous déplaçant accroupi pour simuler la hauteur d’un animal. Idéalement, la LED ne devrait pas s’allumer. Puis, levez-vous et refaites le test : elle doit s’activer. C’est cette validation pratique qui transforme une installation « correcte » en une installation fiable et éprouvée. Une fois le test terminé, n’oubliez pas de désactiver le mode test pour que la LED ne trahisse plus la présence du détecteur.

Comment configurer vos notifications pour réagir en moins de 3 minutes en cas d’effraction confirmée ?

Une détection fiable n’est que la moitié de la bataille. Une fois l’alerte générée, elle doit être transmise de manière efficace pour permettre une réaction rapide. Recevoir une simple notification « Mouvement détecté » est inutile si elle est noyée au milieu de dizaines d’autres alertes non pertinentes. La configuration des notifications doit donc être aussi stratégique que le positionnement des capteurs, en établissant une hiérarchie de la criticité.

Un système de sécurité moderne ne doit pas traiter toutes les alertes de la même manière. Une détection par un PIR unique dans une zone peu sensible peut générer une notification standard. En revanche, une détection confirmée par un capteur double technologie dans une zone d’accès principale doit déclencher une alerte de priorité maximale, capable de contourner le mode silencieux de votre téléphone. L’objectif est de savoir, en une fraction de seconde, si l’alerte nécessite une attention immédiate ou une simple vérification ultérieure.

Le tableau suivant, basé sur les recommandations d’intégrateurs professionnels, illustre comment une hiérarchie de notifications peut être structurée pour optimiser le temps de réaction.

Pour passer de la détection à la décision en moins de 30 secondes, chaque notification doit être enrichie d’informations contextuelles. Une alerte efficace n’est pas « Mouvement détecté », mais « Détection Double Technologie – Salon – 22:17 – Voir le flux live ». Cette précision permet une levée de doute instantanée et une action appropriée.

Pour aller plus loin et garantir une tranquillité d’esprit totale, l’étape suivante consiste à intégrer ce système de détection affiné dans un protocole de réponse personnel ou professionnel, en définissant à l’avance les actions à entreprendre en cas d’effraction confirmée.
